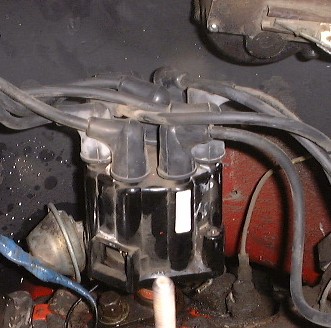

 1 nolu buji kablosunun işaretlenmesi (boşuna işaretlemişim aslında) |

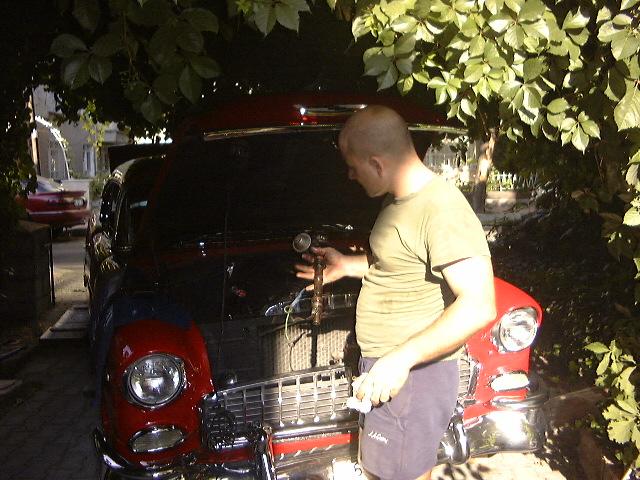

Motor sente (Silindir 1 üst ölü noktası)
|
|
 Distribütörün sökülme anı |

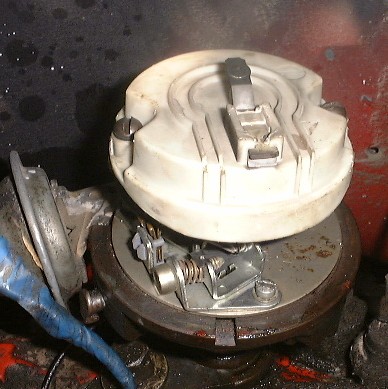

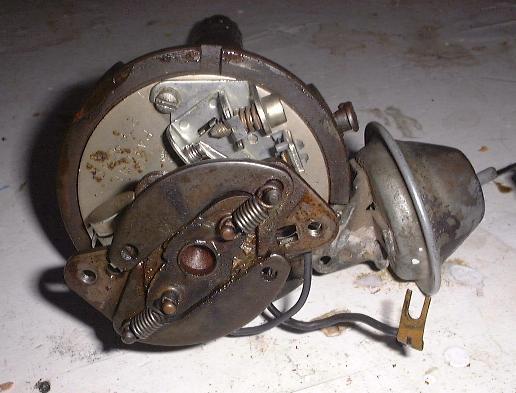

 İçini sökmeden önce son resim |
|
 |
 |
|

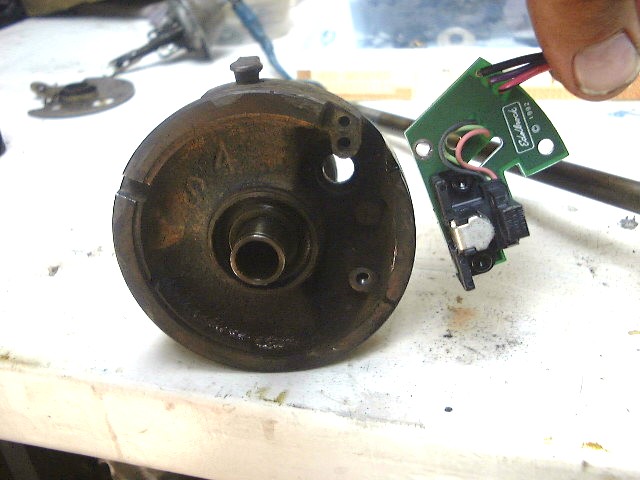

 Hall Effect Sensor için biraz taşlama gerekli. |
 |
|

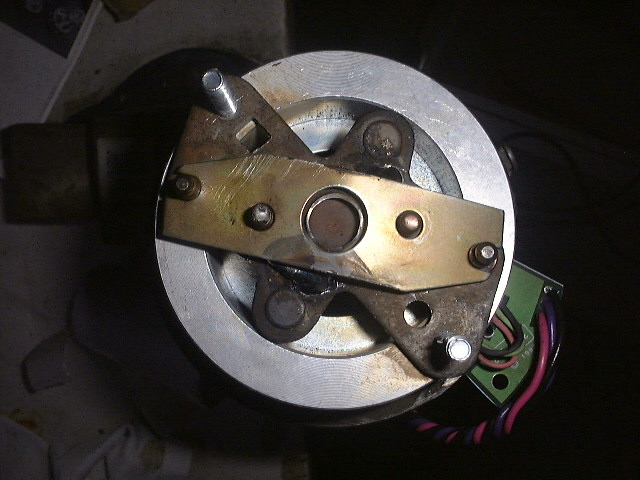

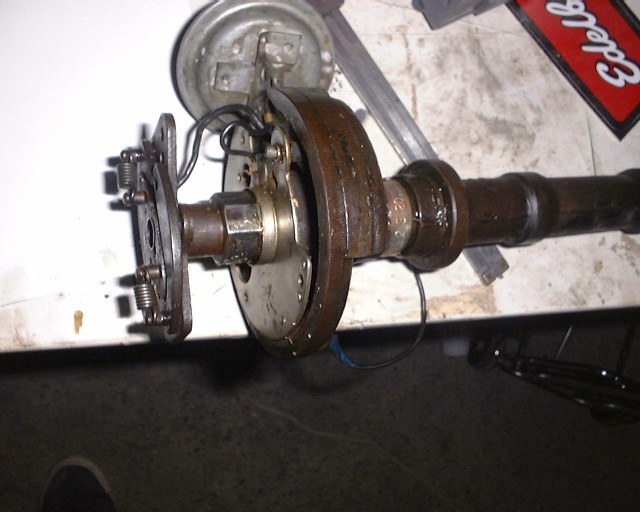

 Mekanik avans söküldü ve yataklar kaynatıldı. Kaynatmadan önce set içinde bulunan yay kilit parçası (sarı) takılmalı. |

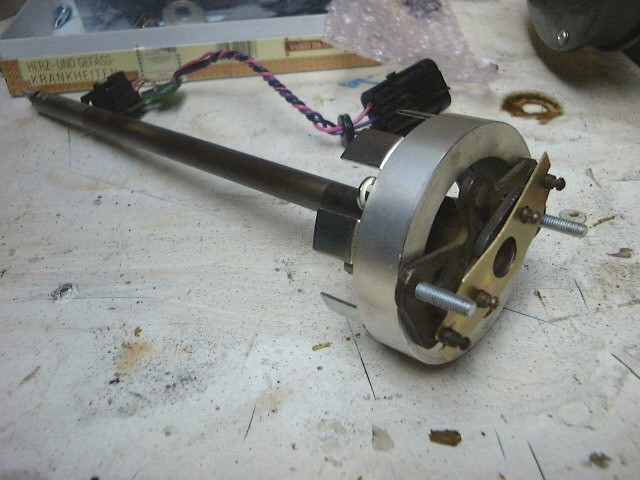

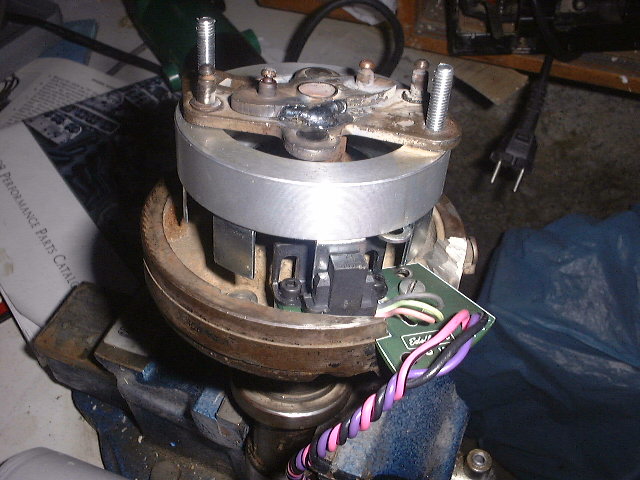

 Mil dişlisini çakmadan önce son ayarlar yapılmalı. Setin içinden çıkan vidaların (en üstte uzun görünenler) kafaları sensör değiyor, onun için taşladım. Ayrıca dişler de sensöre göre hafif ayar istiyor. Distribütor takılmadan önce sisteme bağlanıp test edilmeli. |
